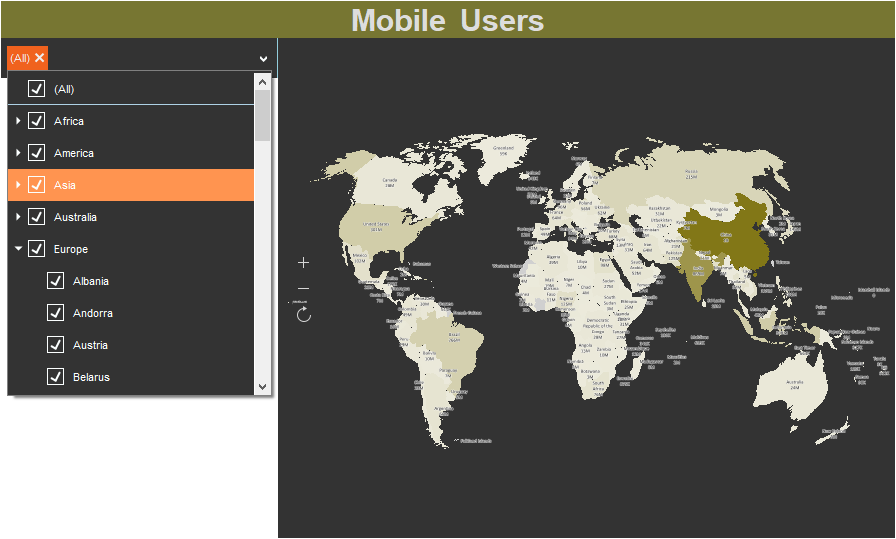

Поле с деревом (Tree View Box) - это элемент фильтрации на панели индикаторов, который предоставляет возможность создать иерархию значений и фильтровать данные, для элементов анализа во вьювере, по этим значениям. Может быть расположен в любом месте на панели индикаторов. В зависимости от размеров панели индикаторов во вьювере, может расти или сжиматься только по ширине.






В этой главе будут рассмотрены следующие вопросы:

strel11 Редактор элемента Поле с деревом;

strel11 Таблица свойств.


Элемент Поле с деревом может быть подчиненным по отношению к другим элементам фильтрации, или являться главным элементом фильтрации для них. Элемент Поле с деревом может работать в двух режимах выбора:
strel11 Одиночный (One), т.е. во вьювере можно выбрать только одно значение в пределах одного уровня иерархии значений. Соответственно, фильтрация данных для элементов панели индикаторов будет выполняться только по одному значению.
strel11 Несколько (Multi), т.е. во вьювере можно будет  выбрать несколько значений в пределах одного уровня иерархии значений. Соответственно, фильтрация данных для элементов панели индикаторов будет выполняться по всем выбранным значениям.

Настройка элемента Поле с деревом выполняется в его редакторе. Для того чтобы вызвать редактор, следует в дизайнере отчетов:
strel11 Осуществить двойной щелчок по элементу Поле с деревом;
strel11 Выделить элемент Иерархический список, и в контекстном меню выбрать команду Редактировать (Design).


Информация



Строка поиска значений для элемента отобразится автоматически, если количество значений элемента будет больше 10.







Редактор элемента Поле с деревом

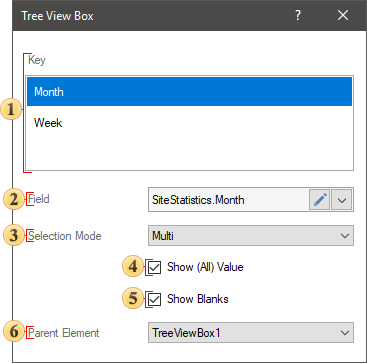

В редакторе элемента Поле с деревом осуществляется добавление элементов с данными, настройка режима выбора значений, выбирается главный элемент фильтрации.




img_1 В поле Ключ (Key) указывается элемент данных, значения которого будут формировать иерархию и отображаться в элементе Поле с деревом.

img_2 В этом поле отображается выражение выделенного поля данных элемента.

img_3 Параметр Режим выбора (Selection Mode) определяет количество одновременно выбранных значений элемента Поле с деревом - один элемент или много элементов.

img_4 Параметр Отобразить все значения (Show All Value) включает опцию выбора всех значений в элементе Поле с деревом. Если этот параметр включен, то в элементе Поле с деревом будет присутствовать значение Все, т.е. отметив флажком это значение, все значения этого элемента будут выбраны.

img_5 Параметр Отобразить пустые (Show Blanks) предоставляет возможность отображать или не отображать пустые значения из источника данных в списке значений текущего элемента.

img_6 Параметр Главный элемент (Parent Element) предоставляет возможность определить главный элемент фильтрации для текущего элемента Поле с деревом, т.е. данные этих элементов фильтрации будут взаимосвязаны, и в зависимости от выбранного значения главного элемента, перечень значений текущего элемента будет отфильтрован.



Ознакомтесь с пошаговой инструкцией по использованию элемента Поле с деревом в дашбордах.





Таблица свойств
В таблице представлены наименование и описание свойств элемента Поле с деревом, которые располагаются на панели свойств дизайнера отчетов.



Наименование

Описание

Преобразование данных

(Data Transformation)

Предоставляет возможность настроить преобразование данных текущего элемента.

Группа

(Group)

Предоставляет возможность добавить текущий элемент в определенную группу элементов.

Цвет фона
(Back Color)

Предоставляет возможность изменить цвет фона элемента Поле с деревом. По умолчанию, данное свойство установлено в значение Из стиля (From Style), т.е. цвет элемент будет получен из настроек текущего стиля элемента.

Граница
(Border)

Группа свойств, которая предоставляет возможность настроить границы элемента: цвет, стороны, размер и стиль.

Радиус закругления

(Corner Radius)

Предоставляет возможность определить радиус закругления для углов элемента на панели индикаторов. Можно закруглить каждый угол элемента в отдельности: Сверху - Слева (Top - Left), Сверху - Справа (Top - Right), Внизу - Справа (Bottom - Right), Внизу - Слева (Bottom - Left). Свойство может быть установлено в значение от 0 до 30, где 0 - отсутствие угла закругления, а 30 - максимальное значение радиуса закругления.

Шрифт

(Font)

Группа свойств, которая предоставляет возможность определить семейство шрифта, его стиль и размер для значений элемента Поле с деревом.

Цвет текста

(Fore Color)

Предоставляет возможность определить цвет значений элемента Поле с деревом. По умолчанию, данное свойство установлено в значение Из стиля (From Style), т.е. цвет значений будет получен из настроек текущего стиля элемента.

Тень

(Shadow)

Группа свойств, которая предоставляет возможность настроить тень элемента:
strel11 Свойство Цвет (Color) позволяет определить цвет, который будет использоваться для отображения тени элемента;

strel11 Свойства в группе Расположение (Location) позволяет определить сдвиг тени по X и Y координатам, относительно расположения элемента на панели индикаторов;

strel11 Свойство Размер (Size) позволяет установить размер тени от границ элемента. Может быть установлено в значение от 1 до 10, где 1 - минимальный размер, а 10 - максимальный;

strel11 Свойство Видимость (Visible) позволяет включить или выключить отображение тени элемента на панели индикаторов.

Стиль
(Style)

Предоставляет возможность выбрать стиль для текущего элемента. По умолчанию, установлено значение Авто (Auto), т.е. стиль этого элемента наследуется от стиля панели индикаторов.

Доступность

(Enabled)

Предоставляет возможность включить или выключить текущий элемент на панели индикаторов. Если свойство установлено в значение Да (True), то текущий элемент включен и будет отображаться при просмотре панели индикаторов во вьювере. Если же данное свойство установлено в значение Нет (False), то этот элемент выключен и отображаться не будет при просмотре панели индикаторов во вьювере.

Отступ снаружи
(Margin)

Группа свойств, которая предоставляет возможность определить отступы (слева, сверху, справа, снизу) области значений от границы этого элемента.

Отступ внутри
(Padding)

Группа свойств, которая предоставляет возможность определить отступы (слева, сверху, справа, снизу) значений от границы области значений.

Формат

(Text Format)

Предоставляет возможность установить форматирование значений элемента Поле с деревом.

Наименование
(Name)

Предоставляет возможность изменить наименование текущего элемента.

Псевдоним

(Alias)

Предоставляет возможность изменить псевдоним текущего элемента.

Ограничения

(Restrictions)

Предоставляет возможность настроить права использования текущего элемента на панели индикаторов:

strel11 Параметр Изменение допускается (Allow Change) предоставляет возможность разрешить или запретить изменение элемента. Если флажок установлен, то текущий элемент можно изменить. Если же флажок не установлен, то этот элемент изменить невозможно.
strel11 Параметр Удаление допускается (Allow Delete) предоставляет возможность разрешить или запретить удаление элемента. Если флажок установлен, то текущий элемент можно удалить. Если же флажок не установлен, то этот элемент удалить невозможно.
strel11 Параметр Перемещение допускается (Allow Move) предоставляет возможность разрешить или запретить перемещение элемента. Если флажок установлен, то текущий элемент можно переместить. Если же флажок не установлен, то этот элемент переместить невозможно.
strel11 Параметр Изменение размера допускается (Allow Resize) предоставляет возможность разрешить или запретить изменить размеры элемента. Если флажок установлен, то размеры текущего элемента можно изменить. Если же флажок не установлен, то размеры этого элемента изменить невозможно.
strel11 Параметр Выбор допускается (Allow Select) предоставляет возможность разрешить или запретить выбор элемента. Если флажок установлен, то текущий элемент можно выбрать. Если же флажок не установлен, то этот элемент выбрать невозможно.

Замок

(Locked)

Предоставляет возможность запретить или разрешить изменение размеров и перемещение текущего элемента. Если свойство установлено в значение Да (True), то текущий элемент невозможно будет переместить или изменить его размер. Если же данное свойство установлено в значение Нет (False), то этот элемент переместить и изменить его размеры.

Связь

(Linked)

Предоставляет возможность привязать текущее местоположение к панели индикаторов или другому элементу. Если свойство установлено в значение Да (True), то текущий элемент привязан к текущему местоположению. Если же данное свойство установлено в значение Нет (False), то этот элемент не привязан к текущему местоположению.
