Панель индикаторов с изображениями

В этой главе будут рассмотрены такие вопросы как:

strel11 Добавление элемента Изображение на панель индикаторов;

strel11 Загрузка изображения из локального хранилища;

strel11 Использование значка в элементе Изображение;

strel11 Загрузка изображения по гиперссылке;

strel11 Выключение соотношения сторон.





Добавление изображения

Для того чтобы создать панель индикаторов с элементом Изображение (Image), необходимо выполнить следующие шаги:



Шаг 1: Запустить дизайнер отчетов;

Шаг 2: Создать панель индикаторов или добавить её в существующий отчет;

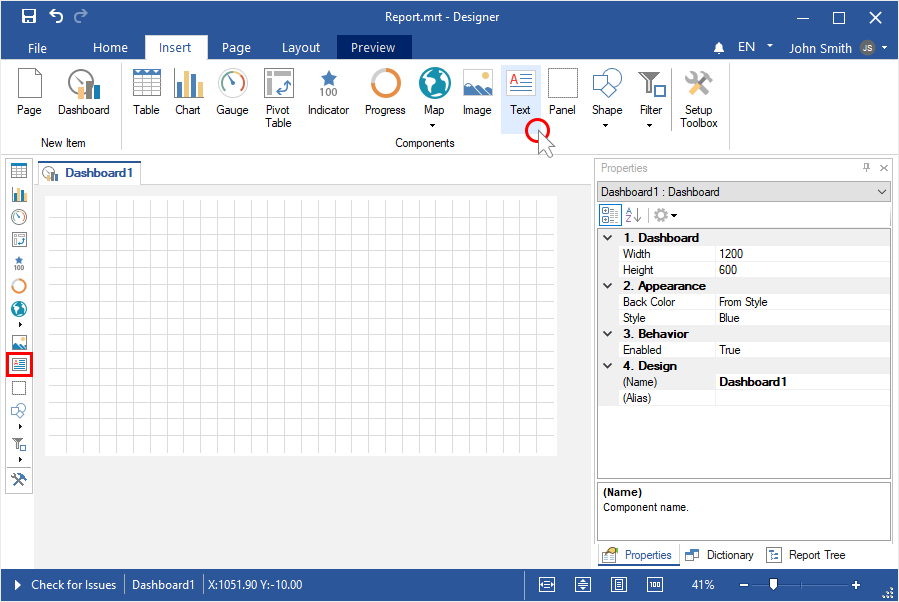

Шаг 3: Выбрать элемент Изображение на инструментарии дизайнера отчетов или на вкладке Вставить (Insert);







Шаг 4: Разместить элемент на панели индикаторов;

Шаг 5: Если редактор элемента не открылся, выполнить двойной щелчок по изображению;

Шаг 6: Загрузить изображение из локального хранилища, выбрать значок или указать гиперссылку к изображению.





Загрузка изображения из локального хранилища

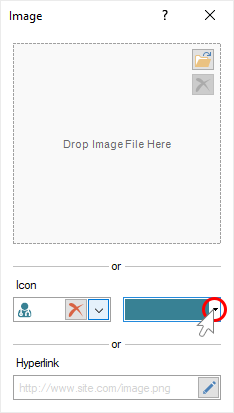

Шаг 1: Осуществить двойной щелчок по элементу Изображение, чтобы вызвать редактор;



Шаг 2: Нажать кнопку Открыть (Open);







Шаг 3: Выбрать из локального хранилища изображение, и нажать кнопку Открыть в диалоговом окне;







Шаг 4: Закрыть редактор элемента;



Шаг 5: Перейти на вкладку предварительного просмотра.







Значок в элементе Изображение



Шаг 1: Осуществить двойной щелчок по элементу Изображение, чтобы вызвать редактор;



Шаг 2: Нажать кнопку Обзор (Browse) в поле Значок (Icon), и в выпадающем списке, выбрать значок;







Шаг 3: При помощи элемента цветовая палитра, можно изменить цвет значка;







Шаг 4: Закрыть редактор элемента;



Шаг 5: Перейти на вкладку предварительного просмотра.







Изображение по гиперссылке



Шаг 1: Осуществить двойной щелчок по элементу Изображение, чтобы вызвать редактор;



Шаг 2: В поле Гиперссылка (Hyperlink) необходимо указать ссылку на изображение;







Шаг 3: Закрыть редактор элемента;



Шаг 4: Перейти на панель предварительного просмотра.







Соотношение сторон

По умолчанию, при загрузке изображения, соотношение сторон включено. Для того чтобы выключить соотношение сторон, необходимо выполнить следующие шаги:



Шаг 1: Выделить элемент Изображение;



Шаг 2: Установить значение Нет (False) у свойства Соотношение сторон (Aspect Ratio) на панели свойств.
