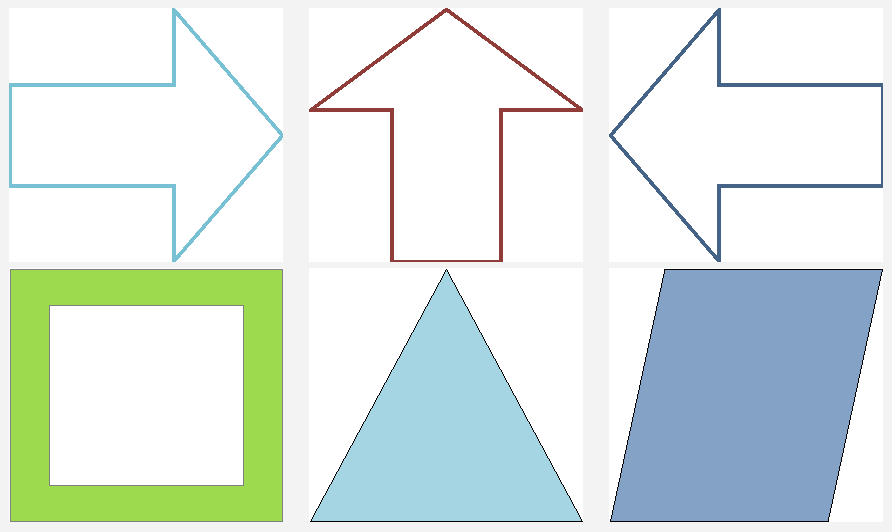

Геометрия (Shape) - это элемент, при помощи которого на панели индикаторов можно отобразить различные геометрические фигуры.








В этой главе будут рассмотрены следующие вопросы:

strel11 Редактор геометрий;

strel11 Таблица свойств.


Элемент Геометрия может быть размещен на панели индикаторов в любом месте. Настройка элемента Геометрия осуществляется в его редакторе. Для того чтобы вызвать редактор этого элемента, следует:
strel11 Осуществить двойной щелчок по элементу Геометрия;
strel11 Выделить элемент Геометрия, и в контекстном меню выбрать команду Редактировать (Design);

Для того чтобы изменить размеры элемента Геометрия следует:
strel11 Выделить его на панели индикаторов;
strel11 Увеличить или уменьшить размер элемента по вертикали, горизонтали или диагонали.


Редактор элемента Геометрия
Настройки геометрической фигуры осуществляются в редакторе элемента Геометрия.




img_1 При помощи этого параметра можно определить тип геометрический фигуры. Для этого следует нажать на поле значение и в выпадающем списке выбрать фигуру.

img_2 При помощи этого параметра можно изменить размер обводки геометрической фигуры.

img_3 При помощи этого параметра можно изменить цвет обводки фигуры. Для этого следует нажать на поле значение и в выпадающем списке выбрать фигуру.

img_4 Параметр Заливка (Fill) предоставляет возможность изменить тип заливки геометрической фигуры и, в зависимости от выбранного типа, опередить цвета, угол, масштаб, фокус, смешение, штриховку. Например, для типа Сплошной (Solid) можно определить только один цвет. Если же выбран, тип заливки Градиент (Gradient), то необходимо выбрать начальный и конечный цвет. Также можно изменить угол заливки.


Информация



Все эти параметры представлены идентичными свойствами на панели свойств. Настройки геометрической фигуры можно выполнить, выделив элемент Геометрия и изменив значения этих свойств на панели свойств.







Таблица свойств
В таблице представлены наименование и описание свойств элемента Геометрия, которые располагаются на панели свойств дизайнера отчетов.



Наименование

Описание

Заполнение

(Fill)

Группа свойства, которая предоставляет возможность изменить кисть и цвет заливки геометрической фигуры в текущем элементе.

Тип геометрии

(Shape Type)

Предоставляет возможность изменить тип геометрической фигуры в текущем элементе.

Размер

(Size)

Предоставляет возможность изменить толщину обводки геометрической фигуры для текущего элемента.

Зачеркнутый

(Stroke)

Предоставляет возможность изменить цвет обводки геометрической фигуры.

Цвет фона
(Back Color)

Предоставляет возможность изменить цвет фона элемента Геометрия. По умолчанию, данное свойство установлено в значение Из стиля (From Style), т.е. цвет элемент будет получен из настроек текущего стиля элемента.

Граница
(Border)

Группа свойств, которая предоставляет возможность настроить границы элемента: цвет, стороны, размер и стиль.

Доступность

(Enabled)

Предоставляет возможность включить или выключить текущий элемент на панели индикаторов. Если свойство установлено в значение Да (True), то текущий элемент включен и будет отображаться при просмотре панели индикаторов во вьювере. Если же данное свойство установлено в значение Нет (False), то этот элемент выключен и отображаться не будет при просмотре панели индикаторов во вьювере.

Отступ снаружи
(Margin)

Группа свойств, которая предоставляет возможность определить отступы (слева, сверху, справа, снизу) области геометрии от границы этого элемента.

Отступ внутри
(Padding)

Группа свойств, которая предоставляет возможность определить отступы (слева, сверху, справа, снизу) геометрической фигуры от границы области геометрии.

Заголовок

(Title)

Группа свойств, которая предоставляет возможность настроить заголовок элемента Геометрия:
strel11 Свойство Цвет фона (Back Color) предоставляет возможность изменить цвет фона заголовка текущего элемента. По умолчанию, данное свойство установлено в значение Из стиля (From Style), т.е. цвет фона будет получен из настроек текущего стиля элемента.

strel11 Свойств Цвет текста (Fore Color) предоставляет возможность изменить цвет текста заголовка текущего элемента. По умолчанию, данное свойство установлено в значение Из стиля (From Style), т.е. цвет текста заголовка будет получен из настроек текущего стиля элемента.

strel11 Группа свойство Шрифт (Font), которая предоставляет возможность определить семейство шрифта, его стиль и размер для заголовка текущего элемента.

strel11 Свойство Горизонтальное выравнивание (Horizontal Alignment) предоставляет возможность изменить выравнивание заголовка относительно элемента: Слева (Left), По центру (Center), Справа (Right).

strel11 Свойство Текст (Text) предоставляет возможность задать текст заголовка текущего элемента.

strel11 Свойство Видимость (Visible) предоставляет возможность включить или выключить отображение заголовка текущего элемента. Если свойство установлено в значение Да (True), то заголовок элементы будет включен. Если же данное свойство установлено в значение Нет (False), то заголовок элемента будет выключен.

Наименование
(Name)

Предоставляет возможность изменить наименование текущего элемента.

Псевдоним

(Alias)

Предоставляет возможность изменить псевдоним текущего элемента.

Ограничения

(Restrictions)

Предоставляет возможность настроить права использования текущего элемента на панели индикаторов:

strel11 Параметр Изменение допускается (Allow Change) предоставляет возможность разрешить или запретить изменение элемента. Если флажок установлен, то текущий элемент можно изменить. Если же флажок не установлен, то этот элемент изменить невозможно.
strel11 Параметр Удаление допускается (Allow Delete) предоставляет возможность разрешить или запретить удаление элемента. Если флажок установлен, то текущий элемент можно удалить. Если же флажок не установлен, то этот элемент удалить невозможно.
strel11 Параметр Перемещение допускается (Allow Move) предоставляет возможность разрешить или запретить перемещение элемента. Если флажок установлен, то текущий элемент можно переместить. Если же флажок не установлен, то этот элемент переместить невозможно.
strel11 Параметр Изменение размера допускается (Allow Resize) предоставляет возможность разрешить или запретить изменить размеры элемента. Если флажок установлен, то размеры текущего элемента можно изменить. Если же флажок не установлен, то размеры этого элемента изменить невозможно.
strel11 Параметр Выбор допускается (Allow Select) предоставляет возможность разрешить или запретить выбор элемента. Если флажок установлен, то текущий элемент можно выбрать. Если же флажок не установлен, то этот элемент выбрать невозможно.

Замок

(Locked)

Предоставляет возможность запретить или разрешить изменение размеров и перемещение текущего элемента. Если свойство установлено в значение Да (True), то текущий элемент невозможно будет переместить или изменить его размер. Если же данное свойство установлено в значение Нет (False), то этот элемент переместить и изменить его размеры.

Связь

(Linked)

Предоставляет возможность привязать текущее местоположение к панели индикаторов или другому элементу. Если свойство установлено в значение Да (True), то текущий элемент привязан к текущему местоположению. Если же данное свойство установлено в значение Нет (False), то этот элемент не привязан к текущему местоположению.
