Все данные, которые используются в каком-либо элементе панели индикаторов, представляют собой колонки данных в виртуальной таблице панели индикаторов. Например, если в диаграмме задано три поля данных, то диаграмма использует три колонки из виртуальной таблицы данных панели индикаторов. В отличие от инструмента Преобразование данных (Data Transformation), инструмент Фильтры (Filters) предоставляет возможность фильтровать данные элемента не только по используемым полям, но и по другим взаимосвязанным полям данных.






В этой главе будут рассмотрены следующие вопросы:

Редактор фильтров;

Пример применения фильтров;

Таблица операций фильтра.






Фильтрация с использованием инструмента Фильтры является:
Предварительной и настраивается в дизайнере отчетов.
Сброс настроек фильтров также осуществляется в дизайнере отчетов.
Во вьювере отображаются уже отфильтрованные данные для текущего элемента панели индикаторов.

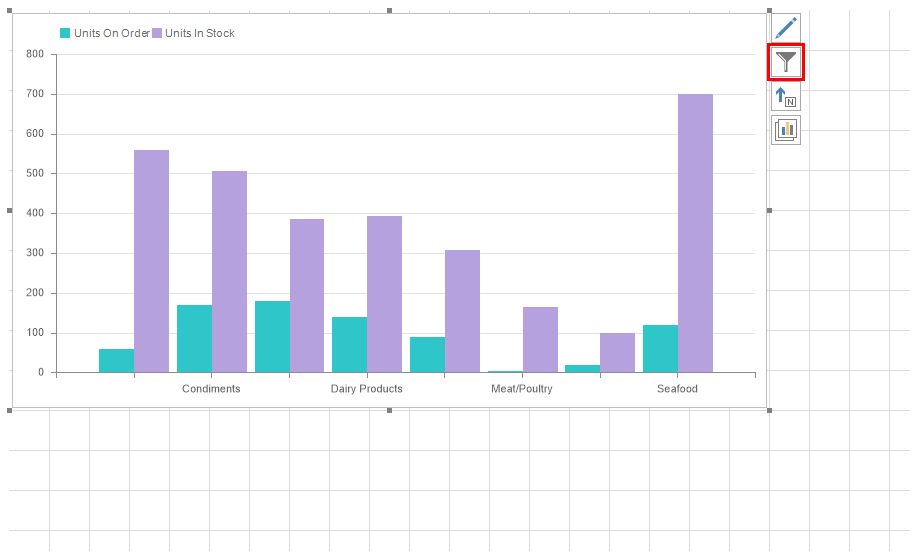

Для того чтобы настроить Фильтры:
Следует выделить элемент на панели индикаторов;
Нажать кнопку Фильтры.





И определить настройки фильтрации данных в редакторе.



Редактор фильтров

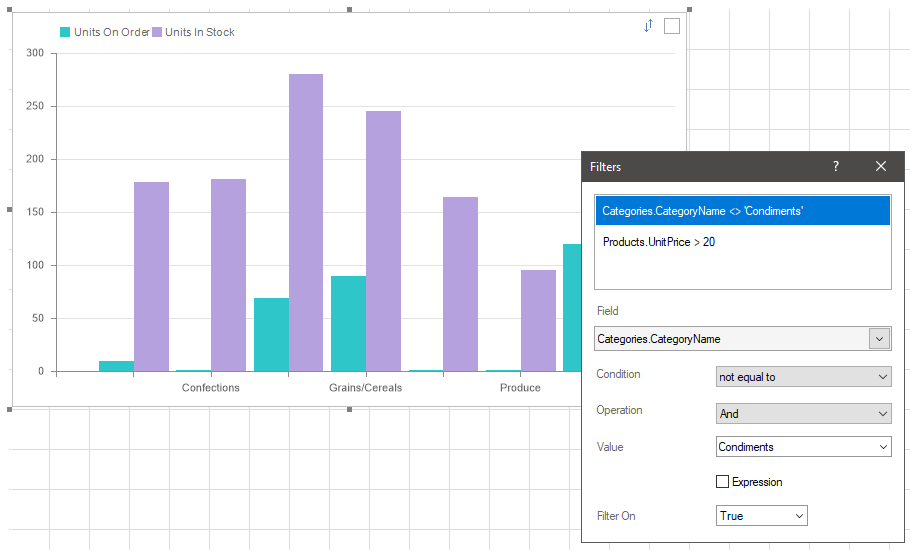

В редакторе осуществляется настройка фильтров данных. Каждый фильтр представляет собой колонку данных, логическую операцию и значение фильтрации данных. Очередность применения фильтров определяется их порядком в редакторе Фильтров. Чем выше фильтр в списке, тем выше у него очередность применения.





В этом поле указываются любые колонки данных по которым осуществляется фильтрация данных.

Поле, в котором отображается выражение выделенной колонки данных.

При помощи этого параметра определяется логическая операция в условии фильтрации данных.

Параметр при помощи которого определяется логическая операция сложения фильтров И (And) или ИЛИ (Or). Этот параметр отображается только если будет указано несколько различных колонок данных. Операция И означает, что будут отображены данные, которые соответствуют все включенным фильтрам. Если же выбрана операция ИЛИ, то это означает, что будут отображаться данные, которые соответствуют хотя бы одному фильтров из списка всех включенных фильтров.
В этом поле указывается значение условия фильтрации.
Параметр, который определяет алгоритм обработки значения условия фильтрации. Если флажок установлен, то значение условия фильтрации будет обрабатываться как выражение. Результат вычисления этого выражения и будет являться значением условия фильтрации. Если флажок не установлен, то  значением условия фильтрации будет обрабатываться как обычное значение.

Параметр, который определяет включен или выключен текущий фильтр. Если параметр Фильтр включен (Filter On) установлен в значение Да (True), то фильтр включен и участвует в обработке данных для текущего элемента. Если же текущий параметр установлен в значение Нет (False), то данный фильтр выключен и не участвует в обработке данных для текущего элемента.



Пример настройки фильтров элемента

Допустим на панели индикаторов размещены три элемента:
Прогресс, который отображает количество заказов по отношению к количеству товара на складе;
Индикатор, который отображает общую стоимость товаров на складе;
Диаграмма, которая отображает количество на складе и количество заказов для каждого продукта






Настроим фильтрацию данных диаграммы. Отобразим только продукты из определенной категории, цена которых находится в необходимом диапазоне.

Шаг 1: В дизайнере отчетов, следует выделить элемент Диаграмма;

Шаг 2: Нажать кнопку Фильтры для вызова редактора фильтров элемента;

Шаг 3: Добавить поле данных со списком категорий продуктов;

Шаг 4: Определить логическую операцию фильтра. В данном случае, следует выбрать операцию Равно (equal to).

Шаг 5: Выбрать или ввести значение условия фильтрации. В данном примере, будет выбрана категория Condiments.





Таким образом, продукты относящиеся к категории Condiments будут отображены. Взаимосвязь категорий и продуктов определяется в словаре данных. Теперь добавим, второй фильтр. Отобразим продукты из категории Condiments, чья цена находится в определенном диапазоне.

Шаг 6: Добавить поле данных с ценами продуктов в редактор фильтров;

Шаг 7: Выделить это поле данных и выбрать логическую операцию между (between);

Шаг 8: Выбрать или задать значения ценового диапазона.









Теперь, список продуктов диаграммы сначала будет отфильтрован по категории Condiments. После этого, продукты будут отфильтрованы по ценам, и отображены только те, чьи цены попадают в указанный ценовой диапазон.









Таблица операций

Список доступных операций зависит от типа данных. Ниже приведена таблица операций для каждого типа данных с их описанием. Операция выполняется над значением из поля данных и значением фильтрации (значение или выражение, которое указано пользователем в фильтре).
